部分智能电表主要适用于工厂以及车间，那么电表液晶屏上的显示内容都能显示哪些参数呢？而我们要如何看懂智能电表的显示内容呢？如何查询电量这也是我们所需要了解的。下面，小编以杭州华立集团生产的DTZ545三相四线智能电表为例，为大家简单介绍一下智能电表的显示内容图解以及电量查询方式吧！
杭州华立DTZ545三相四线智能电能表采用高性能计量芯片，能实现小电流计量精度高，温度、频率变差小的优势，在操作便捷、自检纠错、数据安全及用电异常分析等方面精心设计，具有性能稳定、功能丰富、抗干扰能力强的特征，支持交直流自适应辅助电源供电。其采用全密封的结构及外壳，可以满足严酷的高低温交变湿热环境应用。电池盒与编程按键可以分别进行铅封，便于供电部门的管理。

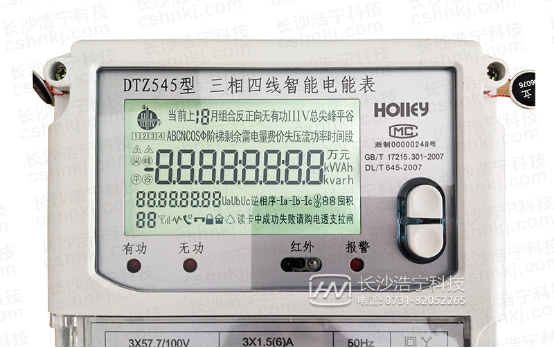

上图为华立DTZ545三相四线智能电表显示屏，如图所示电表各符号含义分别为：
1. 液晶屏左上角显示内容为“
”此为象限符号，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分别为一象限、二象限、三象限、四象限；
2. 液晶屏左上角象限符号旁显示内容为“当前上”此为历史月电能显示行，显示本月、上1月、上2月电量数据；
3. 液晶屏第一行“反正向”等，是计量管理数据，及提示性的字符显示，显示出电能方向；
4. 液晶屏第一行最右端显示内容为“总尖峰平谷”，是电表当前运行的费率状态，“总”为总电能、“尖”为1费率、“峰”为2费率、“平”为3费率、“谷”为4费率；
5. 液晶屏正中间显示内容为“
”，此为数据显示行，显示各种记录数据及对应的单位符号；
6. 数据显示行下一行“Ua Ub Uc”为各相电压提示行，Ua 、Ub 、UC分别对应A、B、C三相电压，当某项断相时，该相电压字符不显示；当某项失压时，该相电压字符闪烁。具体情况，需要查看电表自检及电网故障信息。
7. 数据显示行下一行中间显示“逆相序”，此为逆相序提示符，当发生逆相序时闪烁显示；
8. 数据显示行下一行右边“-Ia - Ib -Ic”三相实时状态指示行，Ia、Ib、Ic分别对应A、B、C三相电流，当某项失流时，该相对应字符闪烁；某项断流时，则不显示；某项功率反向时，显示该相对应符号前的“-”；
9. 数据显示行下一行显示“①②”为主副时段提示功能，①表示当前运用第1时段，②表示当前运用第2时段；
10. 数据显示行下一行显示右边“
”为报警标识，“1”为时钟电池低容量报警，“2”为停电抄表电池低容量报警；
11. 液晶屏最下行显示“
”为红外通讯指示，如果同时显示“1”表示第1路485通讯，显示“2”表示第2路485通讯；
12. 液晶屏最下行显示“
”为编程符号，显示时表示仪表能被编程；
13. 液晶屏最下行显示“
”为液晶报警指示，平时不显示，故障时闪烁；
14. 液晶屏左下角显示内容“
”此处为数据代码，显示轮显、键显数据在对应数据标识的组成序号，各种组合含义不同。
电表各符号含义都清楚了，那么该如何查询电表当前电量呢？如下图示，可以根据显示的“尖”“峰”“平”“谷”的提示，查出分时段所用的电量。

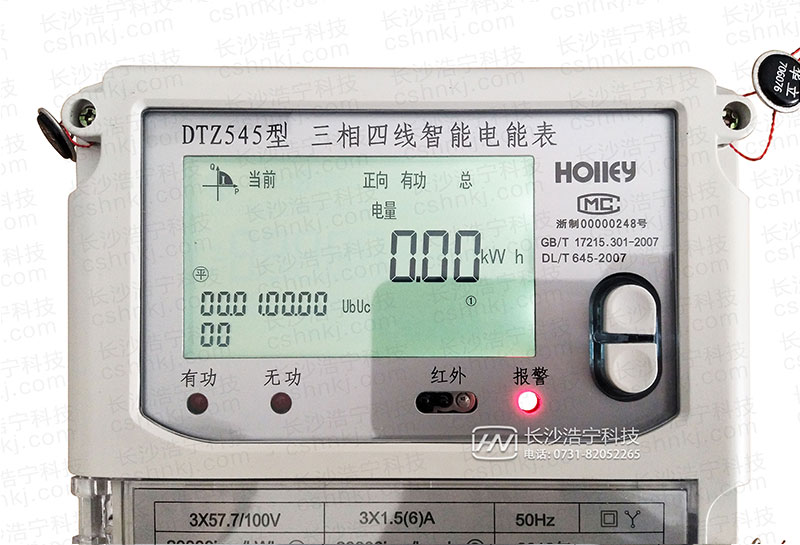

按动电表按键，如图示 液晶屏左下角显示“00.01.00.0000”，最上方显示为“当前 正向 有功 总”时表示当前正向（输入）有功总电量，是电表从开始到这个月所累积的用电总量。
液晶屏左下角显示“00.01.01.0000”，最上方显示“当前 正向 有功 尖”时，表示当前正向（输入）有功尖电量，是电表从开始到这个月所累积的用电尖峰期总量，电费较其他时段最贵。

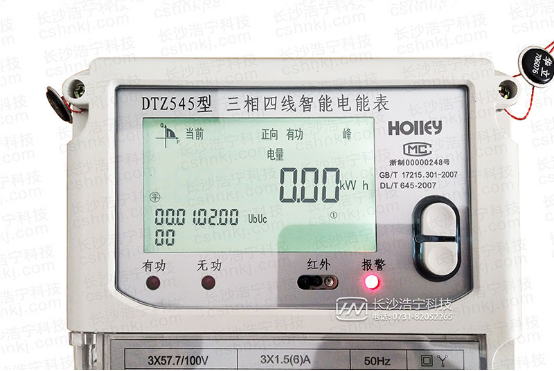

液晶屏左下角显示“00.01.02.0000”，最上方显示“当前 正向 有功 峰”时，表示当前正向（输入）有功峰电量，是电表从开始到这个月所累积的用电高峰期总量，电费较尖电量稍便宜。
液晶屏左下角显示“00.01.03.0000”，最上方显示“当前 正向 有功 平”时，表示当前正向（输入）有功平电量，是电表从开始到这个月所累积的用电平段期总量，电费较峰电量便宜。

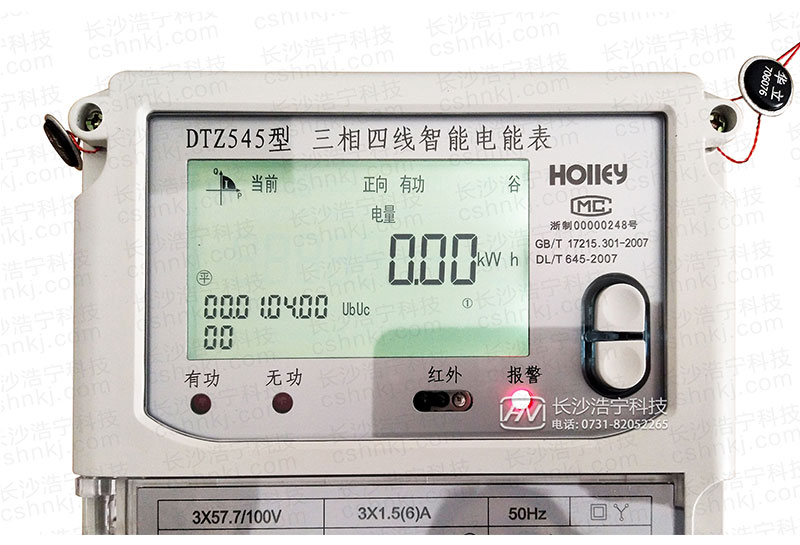

液晶屏左下角显示“00.01.04.0000”，最上方显示“当前 正向 有功 谷”时，表示当前正向（输入）有功谷电量，是电表从开始到这个月所累积的用电低谷期总量，电费最为便宜。
如上图示，在电表的右侧有两个按钮，每按动一次就会显示不同的文字和数字，当电表上显示“当前、正向、有功、总”就可以停止按动，这个数字就是用户所用的总电量。
以上是小编整理的关于“三相智能电表显示屏图解功能及电量查询”的一些内容，更多精彩请关注“浩宁电表网”。
