三相四线电子式电能表直通式如何接线?
2018-08-28 11:09:41

威胜DTSD341相四线电子式电能表直通式如何接线?

三相电子式电表广泛应用于高可靠性与高稳定度电能计量需求的发电厂、变电站以及各类企事业单位,那它的接线方式有哪些呢?三相四线电能表接线方式有两种,第一种是经互感器接线,第二种是直通式接线图;下面小编就第二种直通式如何接线来作如下详细介绍
威胜DTSD341三相四线电子式电能表为例,一般来说,电表除了说明书,在电表上也有接线图,或在接线端子盖上,又或在电表显示屏下方的配置面板上

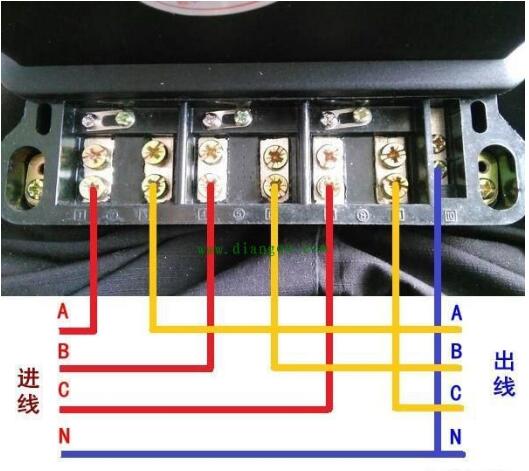

下面以威胜DTSD341三相四线电子式电能表为例,依照电表显示屏下方的配置面板上所示接线图,三相四线电表直通式接线的直观图如下图:

三相四线电子式电能表直通式如何接线?

 注:A:A相线 ;B:B相线 ;C:C相线 ;N:零线
三相四线电表直通式接线的电表共有10个孔,其中1、2为同一孔,4、5为同一孔,7、8为同一孔,,1、 4、 7接线孔是A/B/C三相输入口; 3、 6、 9 是A/B/C三相输出口; 1 0接线孔接零线。

关于威胜DTSD341三相四线电能表直通式接线方式大家都清楚了吗?以上是小编整理的关于“三相四线电子式电能表直通式如何接线?”的一些内容,更多精彩请关注长沙浩宁科技网站
