江苏林洋DSSD71三相多功能电能表电量显示查询
2018-11-15 10:24:28

江苏林洋DSSD71三相三线多功能电能表该如何看电量呢?下面为大家简单介绍一下,如下图所示电表各符号含义:

1. 液晶正中间显示内容为“0.00”,此为数据显示行,显示各种记录数据。显示电能数据时,小数位数为2,将显示6位整数、2位小数;小数位数为3,将显示5位整数、3位小数,每屏显示1个时段的电能。

2. 液晶左上角显示内容为“当前”此为历史月电能显示行,显示本月、上1月—上12月电量数据。

3. 数据显示行左边“平”为4费率显示提示符,“尖”表示费率1;“峰”表示费率2;“平”表示费率3;“谷”表示费率4。

4. 数据显示下一行右边“①②”为主副时段提示功能,①表示当前运用第1时段,②表示当前运用第2时段。

5. 数据显示下一行中间“Ua  Uc”为各相电压提示行,Ua 、Ub 、UC分别对应A、B、C三相电压,当某项断相时,该相电压字符不显示;当某项失压时,该相电压字符闪烁。具体情况,需要查看电表自检及电网故障信息。

6. 数据显示下一行右边“Ia  Ic”三相实时状态指示行,Ia、Ib、Ic分别对应A、B、C三相电流,当某项失流时,该相对应字符闪烁;某项断流时,则不显示;某项功率反向时,显示该相对应符号前的“-”。

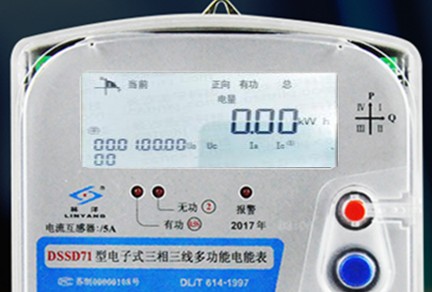

7.(如下图) 液晶屏左下角显示“00.01.00.0000”,此处为数据代码,各种组合含义不同,如图,为“00.01.00.0000”表示当前正向(输入)有功总电量,是电表从开始到这个月所累积的用电总量。

江苏林洋DSSD71三相多功能电能表电量显示查询

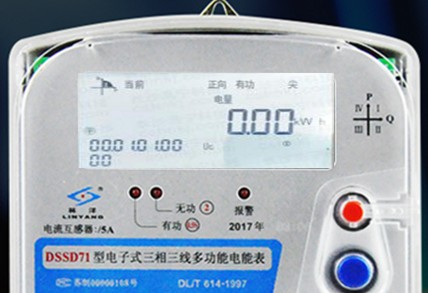

8. (如下图)液晶屏左下角显示“00.01.01.0000”,表示当前正向(输入)有功尖电量,是电表从开始到这个月所累积的用电尖峰期总量,电费较其他时段最贵。

江苏林洋DSSD71三相多功能电能表电量显示查询

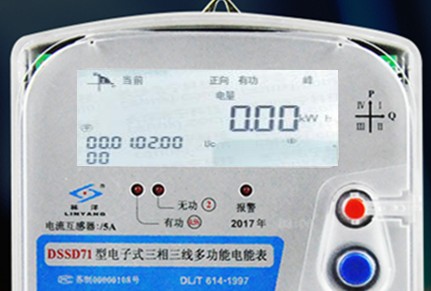

9. (如下图)液晶屏左下角显示“00.01.02.0000”,表示当前正向(输入)有功峰电量,是电表从开始到这个月所累积的用电高峰期总量,电费较尖电量稍便宜。

江苏林洋DSSD71三相多功能电能表电量显示查询

10.(如下图)液晶屏左下角显示“00.01.03.0000”,表示当前正向(输入)有功平电量,是电表从开始到这个月所累积的用电平段期总量,电费较峰电量便宜。

江苏林洋DSSD71三相多功能电能表电量显示查询

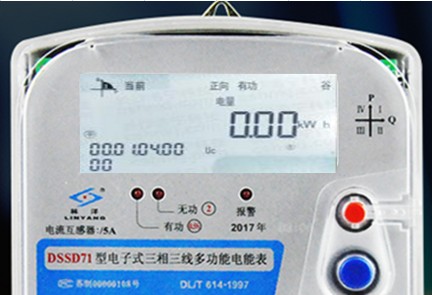

11. (如下图)液晶屏左下角显示“00.01.04.0000”,表示当前正向(输入)有功谷电量,是电表从开始到这个月所累积的用电低谷期总量,电费最为便宜。
江苏林洋DSSD71三相多功能电能表电量显示查询
以上是小编给大家整理的有关江苏林洋DSSD71三相三线多功能电能表该如何看电量的方法。
