珠海恒通国测DTZ25三相四线智能电能表直通式怎么接线?
2019-01-11 09:57:08

珠海恒通国测DTZ25三相四线智能电能表,主要功能:有功,功率因素,有功功率,四象限无功,电压,电流,事件报警,需量我们都知道三相四线电能表接线方式有两种,第一种是经互感器接线,第二种是直通式接线图;

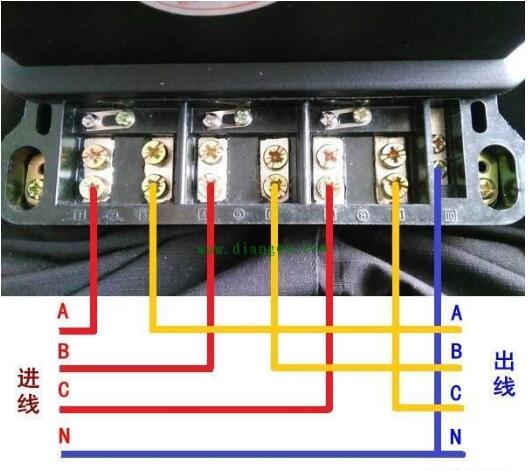

下面小编就第二种直通式如何接线来作如下详细介绍,一般来说,电表除了说明书,在电表上也有接线图,或在接线端子盖上,又或在电表显示屏下方的配置面板上,依照电表显示屏下方的配置面板上所示接线图,三相四线电表直通式接线的直观图如下:

广东雅达DSZ3366三相三线智能电能表直通式怎么接线?



注:A:A相线 ;B:B相线 ;C:C相线 ;N:零线

三相四线电表直通式接线的电表共有10个孔,其中1、2为同一孔,4、5为同一孔,7、8为同一孔,,1、 4、 7接线孔是A/B/C三相输入口; 3、 6、 9 是A/B/C三相输出口;

以上是关于珠海恒通国测DTZ25三相四线智能电能表直通式接线方式的详细介绍。
