长沙威胜DTSD341-U1三相四线电能表，主要功能：有功,功率因素,有功功率,无功功能,四象限无功,电压,电流,事件报警,需量；电流规格有：1.5(6)A,10(40)A,10(60)A,5(6)A,0.3(1.2)A,20(80)A,15(60)A,30(100)A,1(2)A，我们都知道三相四线电能表接线方式有两种，第一种是经互感器接线，第二种是直通式接线图；

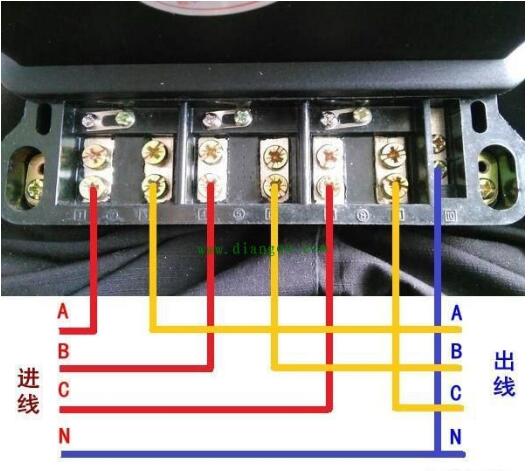

下面小编就第二种直通式如何接线来作如下详细介绍，一般来说，电表除了说明书，在电表上也有接线图，或在接线端子盖上，又或在电表显示屏下方的配置面板上，依照电表显示屏下方的配置面板上所示接线图，三相四线电表直通式接线的直观图如下：

注：A:A相线 ；B:B相线 ；C:C相线 ；N:零线

三相四线电表直通式接线的电表共有10个孔，其中1、2为同一孔，4、5为同一孔，7、8为同一孔，,1、 4、 7接线孔是A/B/C三相输入口； 3、 6、 9 是A/B/C三相输出口；

以上是关于长沙威胜DTSD341-U1三相四线电能表直通式接线方式的详细介绍。
