江苏林洋DTZY71C显示屏代码怎么看?
2019-04-16 11:36:17

江苏林洋DTZY71C三相四线电能表, 主要功能总、有无功,分时、分相电量计量功能,电压,电流,功率,功率因素,相角、相位等数据测量功能,防窃电功能及485通讯功能以下简单介绍这款多功能电能表液晶屏上出现的符号代码代表什么含义?

江苏林洋DTZY71C显示屏代码怎么看?

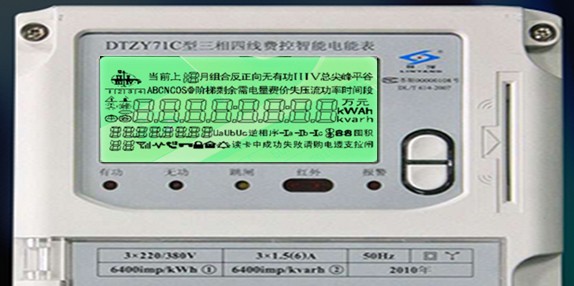

以上是林洋DTZY71C三相四线电能表

1.液晶屏正中间显示内容为“”,此为数据显示行,显示各种记录数据及对应的单位符号;
2.液晶屏左上角显示内容为“”此为象限符号,“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分别为一象限、二象限、三象限、四象限;
3.液晶屏左上角象限符号旁显示内容为“当前上”此为历史月电能显示行,显示本月、上1月、上2月电量数据;当前、上1月-上12月的;
4.液晶屏上显示“”,此为反正向提示符,根据电能的方向显示提示成“正向”或“反向”。
5.液晶屏上显示“”,此为功率因数提示符号,单独提示“Φ”符号时相角提示符。
6.液晶屏上显示“”,此为费率显示符号,总电能显示是用“总”字提示,当前费率提示为“尖、峰、平、谷”。
7.液晶屏上显示“”,此为主副时段或第1、2套费率提示,①②代表主副时段或第1、2套费率电价。
8.数据显示行下一行显示,“Ua Ub Uc”为各相电压提示行,Ua 、Ub 、UC分别对应A、B、C三相电压,当某项断相时,该相电压字符不显示;当某项失压时,该相电压字符闪烁。具体情况,需要查看电表自检及电网故障信息。
9.液晶屏上显示“”,此为逆相序提示符,当发生逆相序时闪烁提示。
10.数据显示行下一行右边“-Ia  - Ib  -Ic”三相实时状态指示行,Ia、Ib、Ic分别对应A、B、C三相电流,当某项失流时,该相对应字符闪烁;某项断流时,则不显示;某项功率反向时,显示该相对应符号前的“-”;
11.液晶屏上显示“”,此为计量单位符号,有功:KWh;无功:kvarh。
12.液晶屏上显示“”,此为通信状态符号,此为红外通讯标志,如果同时显示“1”则表示第一路RS485通信,显示“2”则表示第二路RS485通信。
13.液晶屏上显示“”,此为电池容量报警,标志1时为时钟电池低容量报警,标志2时为停电抄表电池低容量报警。
14.液晶屏上显示“”,该符号为红外认证有效指示。
15.液晶屏上显示“”,该符号为报警提示符,有事件时闪烁。
16.液晶屏左下角显示“”,该符号为数据代码提示,在液晶的左下方,上排显示轮显/键显数据对应的数据标识。下排显示轮显/键显数据在相对应数据标识的组成序号,具体参见《DL/T 645-2007多功能电能表通信协议》。

以上是林洋DTZY71C三相电能表的显示屏符号代码介绍。
