预付费电表工作原理
2019-07-05 11:37:17

预付费电表工作原理说复杂也复杂,说简单也简单,现在就跟着浩宁电表网小编一起来看看预付费电表究竟是什么工作原理吧。

三相预付费电表工作原理:

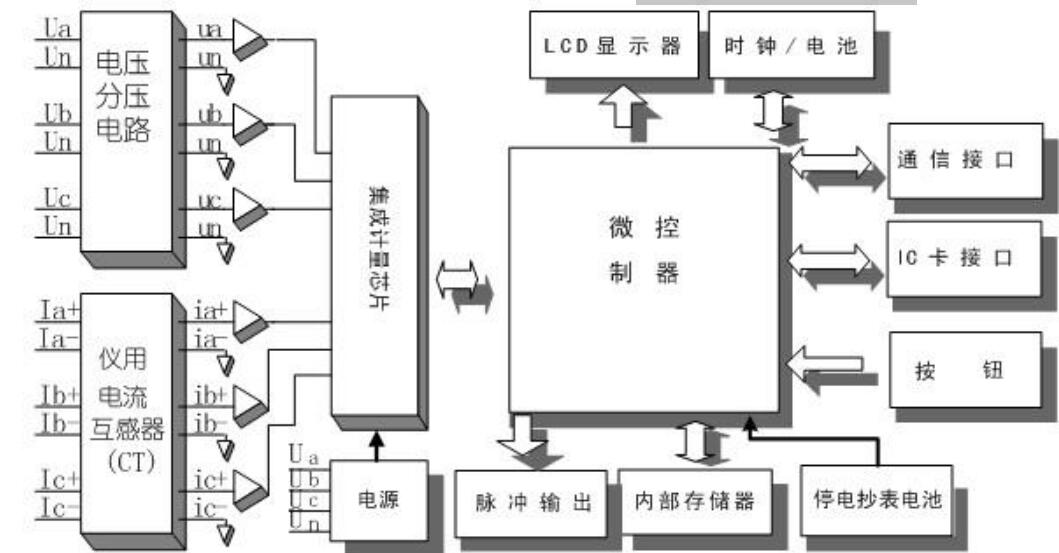

由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和 人机接口设备组成。集成计量芯片将来自电压分压,电流互感器的模拟信号转换为数字 信号,并对其进行数字积分运算,从而精确地获得有功电能和无功电能,微控制器依据 相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,如下图:

预付费电表工作原理

三相预付费电表热门型号推荐:

长沙威胜DSZY331三相三线远程费控智能电能表

长沙威胜DTZY341三相四线远程费控智能电能表

单相预付费电表工作原理:

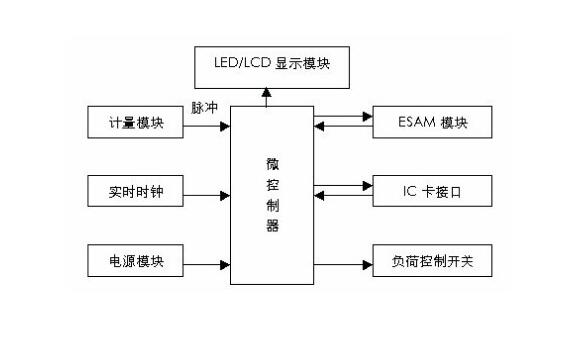

采用电子技术,将负载电压和电流采样信号,经 16 位 A/D 转换成数字信号 处理,计算出电压、电流、功率,完成单相电能计量。同时, A/D 转换器生成 电量脉冲送到 CPU 计数通道。CPU 经过多种运算完成分时计量等多种管理工作 及信息传输功能。如下图:

预付费电表工作原理

单相预付费电表热门型号推荐:

长沙威胜DDSY102-K3单相电子式预付费电能表

长沙威胜DDSY102-K1单相电子式预付费电能表

对比普通电表

预付费电能表由三个主要功能组成:

一、电能计量部分

二、微处理器控制部分(包括IC卡)

三、跳闸装置

电能计量部分与普通电子式电能表一样使用专用计量电路,产生表示用电多少的脉冲序列,送至微处理器进行电能计量,微处理器通过电卡接口与电能卡(IC卡)传递用电权限,通过跳闸装置实现通、断电等控制功能。
