三相电表互感器倍数
2019-08-23 16:41:08

三相电表基本上都是互感式的电表比较多,直通式的电表还是比较少,所谓互感式的电表就是要配合互感器使用的电表,那个我们在安装电表的时候究竟怎么算互感器的倍数呢,应该怎么选择互感器呢?接下来就跟着小编一起来学习吧。

三相电表互感器怎么算倍数

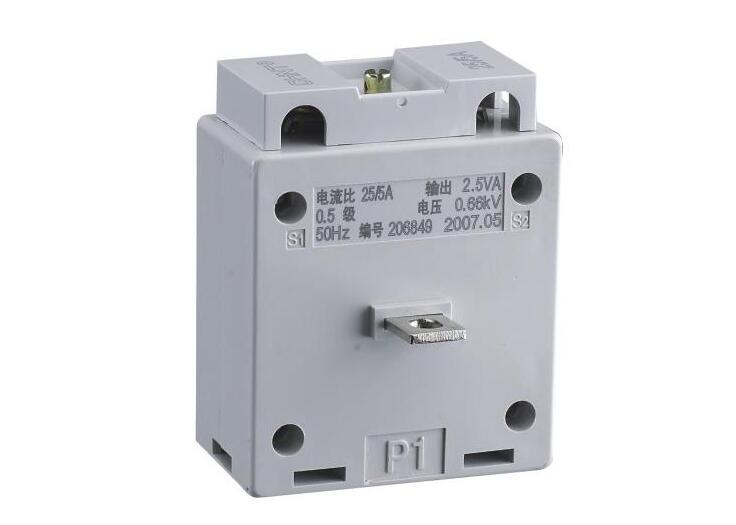

三相电表互感器倍数

电表的倍数=电流互感器变比*电压互感器变比

实际用电量= 电表计量电量*电流互感器变比*电压互感器变比

如果三相电表没有连接电压互感器,就只要乘以电流互感器变比就行了,那么问题来了,电流互感器的变比到底怎么看呢,其实电流互感器上面都标有变比的哦,比如互感器上面标的是150/5,那么变比就是150/5=30倍。采用400/5 电流互感器时,电表的倍数为80(倍),采用600/5 电流互感器时,电表的倍数为120(倍)。

怎么选择电表的电流互感器

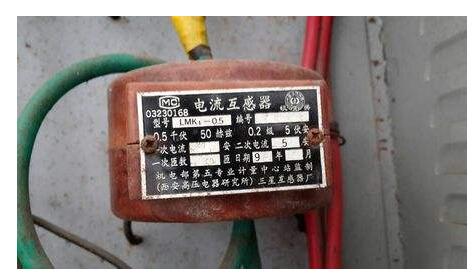

三相电表互感器倍数

我们之所以需要电流互感器是因为要计量的电流超过电表的最大计量电流这个时候我们就需要用到电流互感器了,一般互感式的电表电流规格是1.5(6)A、0.3(1.2)A或者是5(6)A的我们最常见的就是1.5(6)A电流规格的电表,那么电流互感器究竟应该怎么选呢

如果我们需要计量的200A电流,使用1.5(6)A的电表,我们则至少需要40倍变比的电流互感器,那个这个40是怎么来的呢,我们需要计量电流变成电表计量范围之内,也就是1.5到6A,5A在计量范围内,200/5=40,所以需要40变比的互感器。

如果我们需要用1.5(6)A的电表需要计量300A的电流,则需要60变比的电流互感器。

如果我们需要用1.5(6)A的电表需要计量400A的电流,则需要80变比的电流互感器

可远程抄表三相电表型号推荐:

长沙威胜DTSD341-MC3 1级三相四线多功能电能表

深圳科陆DTSF719三相四线电子式多费率电能表

杭州华立DTZ545 0.5S级三相四线多功能智能电能表
