三相四线互感器电表读数
2019-09-02 15:11:32

一般三相电表都是要配合互感器使用的,那么用了互感器的三相四线电表应该怎么度数呢?实际用电量怎么计算呢,今天小编就来教大家。

三相四线互感器电表读数

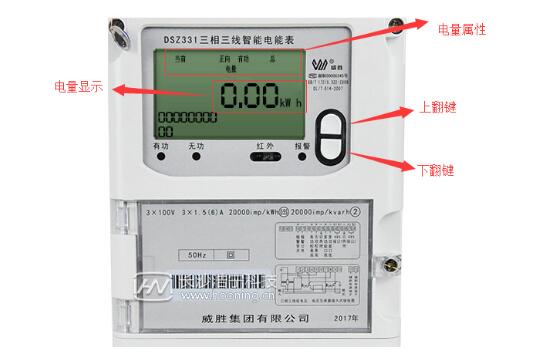

三相四线智能电表一般有上翻键和下翻键,例如威胜DTZ341等,我们可以按下翻建或者是上翻键来查看电量,还有那种非常简单的有功三相四线电表,例如威胜DTS343-3,也可以根据数显跳动来查看电量。但是加了互感器的电表的实际用电量是需要乘以互感器的倍数。

三相四线互感器电表读数

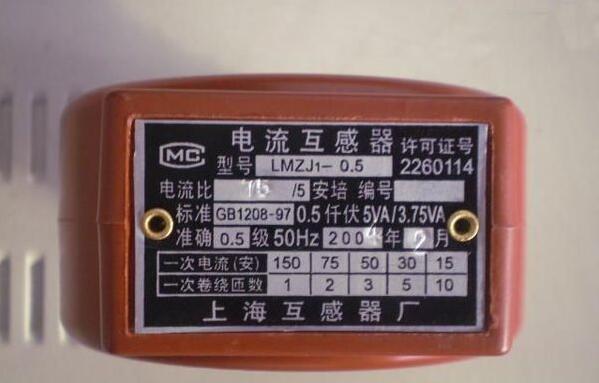

首先当我们要计算加了互感器的三相四线电表实际记电量的时候,需要知道电流互感器的倍数,互感器的电流比互感器上面都是有写的,互感器的电流比一般是按初级(穿芯)1匝标注,根据电流比等于匝数比可知,穿芯1匝时电流比等于:150/5/1等于30倍,穿芯2匝时电流比等于150/5/2等于15倍,150/5电流互感器1匝穿心,30倍。 2匝穿心,15倍。 3匝穿心,10倍 5匝穿心,6倍。总之,用穿心1匝的倍率,除以穿心匝数,就是实际倍率。

实际用电量=电表显示的用电*电流比/匝数

举个例子

电表显示这个月用的电量为500度电,那么电流互感器上面电流比为300/5A,穿芯2匝,那么实际用电量就是500*300/5A/2=15000度电。

小提示:如果电表还配有电压互感器,还要乘以电压互感器的电压比哦!

可远程抄表三相电表型号推荐:

长沙威胜DTSD341-MC3 1级三相四线多功能电能表

深圳科陆DTSF719三相四线电子式多费率电能表

杭州华立DTZ545 0.5S级三相四线多功能智能电能表
