智能电表是智能电网的智能终端,现在的智能电表除了传统的基本用电量计量功能之外,还有很多的其他功能,比如计算各种费率电量,用户端控制功能,多种数据传输等,那么智能电表又是怎么将这些功能实现的呢,下面是智能电表的结构图,我们一起来剖析一下。

单相智能电表结构图

智能电表结构图

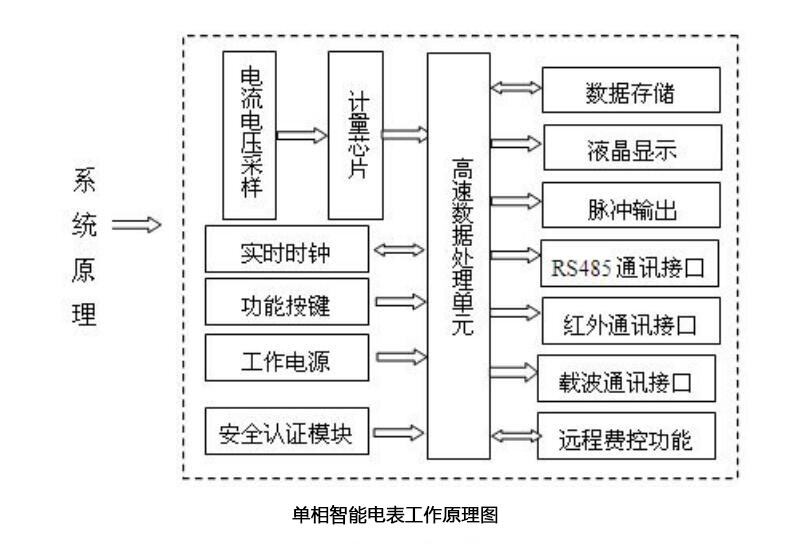

单相智能电表工作原理简述本产品由计量芯片、高速数据处理器、实时时钟、数据接口等设备组成。在高速数据处理器的控制下,通过计量芯片准确获得电网运行各实时参数,并依据相应费率等要求对数据进行处理,其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如下图所示。

三相智能电表结构图

智能电表结构图

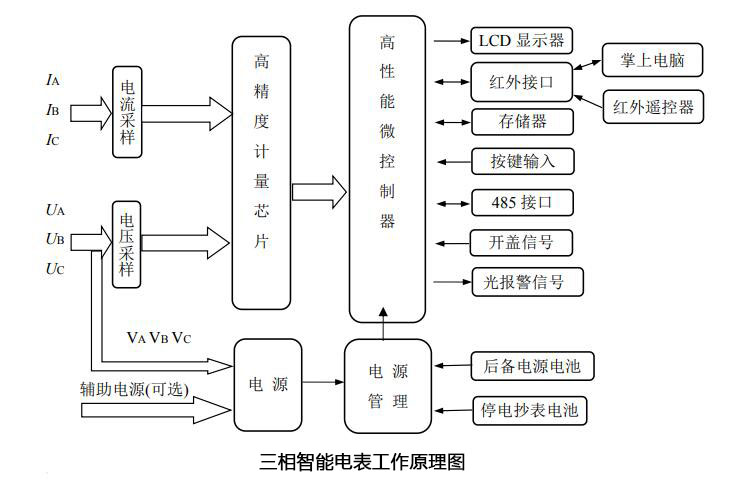

电能表工作时,电压、电流经取样电路分别取样后,送至放大电路缓冲放大,再由计量芯片转换为数字信号,高性能微控制器负责对数据进行分析处理。由于采用高精度计量芯片,计量芯片自行完成前端高速采样,计量算法稳定,微控制器仅需要管理和控制计量芯片的工作状态。图中的微控制器还用于分时计费和处理各种输入输出数据,并根据预先设定的时段完成分时有、无功电能计量和最大需量计量功能,根据需要显示各项数据、通过红外或 485 接口进行通讯传输,并完成运行参数的监测,记录存储各种数据。

智能电表部分组成:

1、电源模块,给电能表提供工作电源。

2、计量模块,利用对电压和电流采样,通过计量芯片转换为实际电能的数字数据(电能脉冲)输出。

3、显示模块,用来显示电量和相关数据。

4、通信模块,用来和主机通信,数据传输的通道。

5、安全模块,保证数据传输的安全性。

6、时钟模块,为系统提供实时时钟,作为电量冻结、费率切换的依据。

7、存储模块,用来存储电能表参数、电量、历史数据等。

8、通断电模块,用来控制用户停送电。
