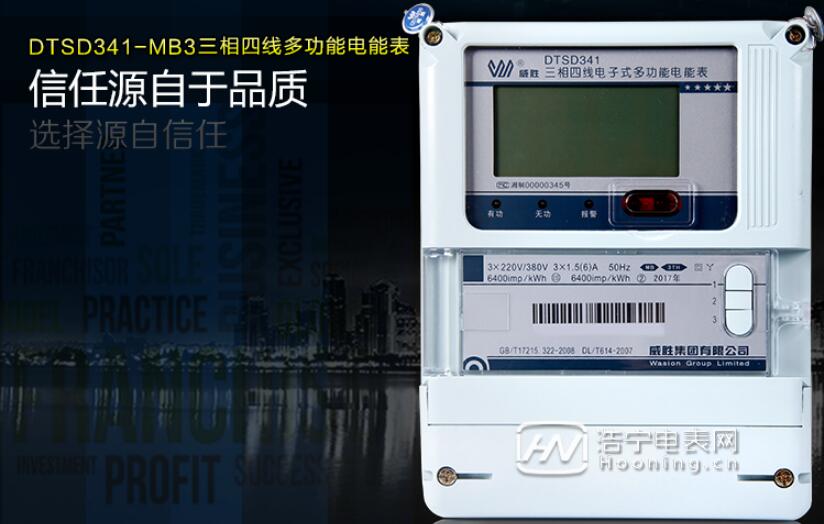

长沙威胜电表是我国领先仪器仪表品牌，旗下DTSD341-MB3型号系列是长沙威胜主打型号之一，适用于工业用表和发电站用表，功能齐全，进口零件机芯，0.5s市场价格在1600左右，浩宁电表网比市场上便宜10%-20%，浩宁电表网只要1300一台，数量多的话还有优惠哦!现在我们来看看威胜电表DTSD341-MB3脉冲输出详情。
威胜DTSD341-MB3电能表脉冲输出
本仪表面板上装有两个红色 LED 指示灯指示是否有有功、无功电量脉冲输出，输出脉冲常数可设定。脉冲常数出厂设置以表计面板标识为准。
本仪表辅助端子配置正、反向有功，输入无功、输出无功光耦空接点脉冲输出，可用于仪表误差检验，也可接 RTU 等终端设备。

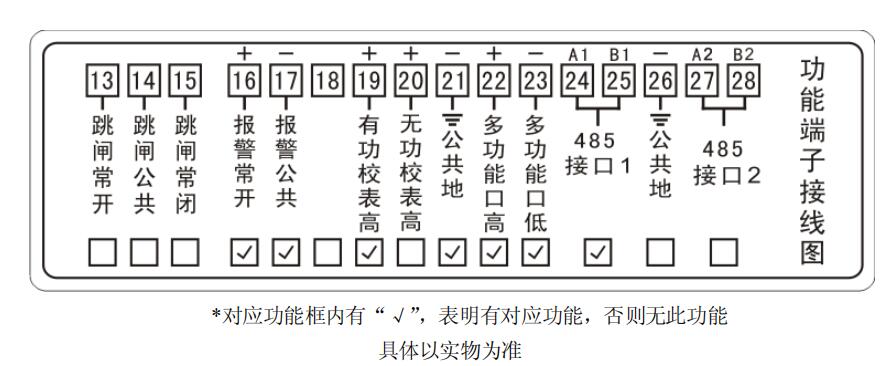

本仪表配置有辅助端子，辅助端子各个引线功能定义以电表上喷印的辅助端子标签为准。辅助端子排列图见图所示。
辅助端子 16~17 为报警接口。
辅助端子 24~28 为RS485 通讯接口，26 为备用端子。
辅助端子 19~21 分别为有功、无功脉冲输出，可用于仪表误差检验，21 为有功、无功公共地。
辅助端子 22，23 为光耦空接点输出，此端子为秒脉冲信号、需量周期或滑差时间到达脉冲和时段切换脉冲 3 合 1 输出，可以修改脉冲输出切换控制字参数设置输出您需要的脉冲信号。
给脉冲输出切换控制字(Outputmode)设置不同的值可以在三合一多功能口分别输出下列信号：
①秒脉冲信号(Outputmode=0)：
温补时钟输出的秒脉冲，频率 1Hz，占空比50%;
②时段切换脉冲(Outputmode=1)：
从现在运行的时段表中的 1 个时段切换到另 1 个时段(不管费率号是否发生变化)时，输出 1 个脉冲;
③需量周期或滑差时间到达脉冲(Outputmode=2)：
需量周期或滑差时间到达时(由模式字 3 的 b4 决定，b4=1: 按需量周期;b4=0: 按滑差时间。)，输出 1
个脉冲;按需量周期输出脉冲时，第 1 个滑差到达时刻输出 1 个脉冲，过 1 个需量周期以后再输出 1 个脉冲，然后每 个滑差到达时刻输出 1 个脉冲。
威胜DTSD341-MB3其他功能：清零功能
清零:
清除所有计量数据，包括当前及历史电量、最大需量及最大需量发生时间、铜损、铁损及互感器合成误差数据。
电表清零事件记录只记录最近3次，数据格式为：清零时间(年月日时分)、清零前总及 8 费率的正向有功电量、组合无功1电量、反向有功电量、组合无功2电量……查看详情>>
威胜DTSD341-MB3其他功能：其他记录功能
编程：
每一条编程事件记录记录第一个编程起始时间，以及接下来 10 分钟内的编程内容(可通过软件查看编程内容)。编程事件记录的数据格式为：起始时间(年月日时分)，编程标识字1，编程标识字2。
共记录最近 10 次编程事件记录……查看详情>>
