长沙威胜DTSD341-MB3电能表显示方案
2020-07-03 14:23:40

长沙威胜电表是我国领先仪器仪表品牌,旗下DTSD341-MB3型号系列是长沙威胜主打型号之一,适用于工业用表和发电站用表,功能齐全,进口零件机芯,0.5s市场价格在1600左右,浩宁电表网比市场上便宜10%-20%,浩宁电表网只要1300一台,数量多的话还有优惠哦!现在我们来看看威胜电表DTSD341-MB3显示方案。

威胜DTSD341-MB3电能表显示方案

上电后,电表先全屏显示,然后进入 A 套显示方案循环显示。

电表一共有 3 套显示方案:A 套为常用显示项目方案(可以用户自定义),最多 60 屏,可以循环显示,也可以按键上下翻屏,还可以通过本公司配备或指定的遥控器上下翻屏或点显(直接输入用户显示代码)。B 套显示方案(可以用户自定义)最多 150 屏,可以按键上下翻屏,还可以通过遥控器上下翻屏或点显。C 套为全项目显示方案,可以通过按键或遥控器输入威胜显示代码。

A 套和 B 套通过按键翻屏时,按 1#键显示循环显示代码表中的下一项内容、3#键显示循环显示代码表中的上一项内容。

C 套只能通过按键或遥控器输入显示代码来显示。在 A 或 B 套显示时,按动 2#按钮,电表进入 C 套显示状态,此时最后一行显示“0000000”,其中代码的第 2 位(从左到右)0 在不停地闪烁,表示光标所在位置。按 2#按钮向右移动游标,按1#按钮递增改变游标位数字,按 3#按钮递减改变游标位数字。

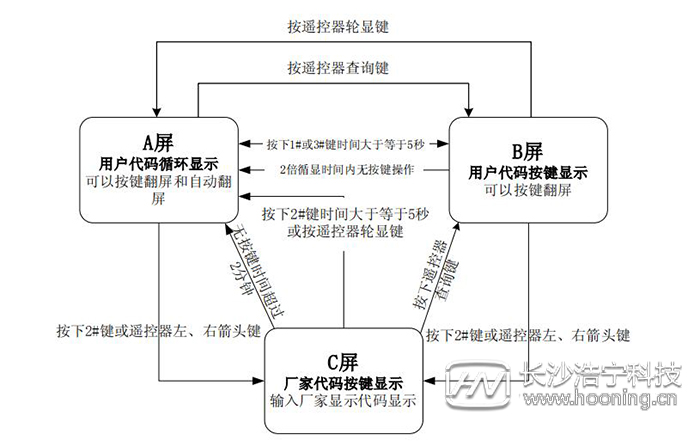

A、B、C 套显示方案切换路径和条件如下图所示:

 长沙威胜DTSD341-MB3电能表显示方案

电表平时自动轮显 A 套显示项内容;若持续按住 1#或 3#键大于 5 秒则进入 B 套显示方式;在 B 套显示方式下若持续按住1#或3#键大于5秒则返回A套显示方式。

在A套或B套显示方式下,若按下 2#键进入C套显示方式,在C套显示方式下若持续按住2#键大于5秒返回A套显示方式。

在 C 套显示方式下 2 分钟无按键自动退回 A 套自动循环显示方式,从 A 套第一屏开始。

A,B 套显示方案的显示代码可以由用户定义。但必须说明用户自定义的显示代码和威胜显示代码(见 3.1.2 威胜显示代码表)的一一对应的映射关系和代码长度,如果用户未定义自定义的显示代码将显示由厂家定义的缺省代码。

威胜DTSD341-MB3其他功能:故障信息显示

上电后,电表一直进行自检,自检信息可以通过通信抄读 (DL/T645 协议数据标识:C129),也可以在液晶上显示。通信抄读和 LCD 显示的表现形式不一样。通过 DL/T645 规约抄读(数据标识 C129)时返回 2 个字节的16 进制数,每位表示的意义如下所示……查看详情>>

威胜DTSD341-MB3其他功能:显示代码

除全屏显示外,电表的每一屏显示都有一个显示代码(用户显示代码或威胜显示代码C屏)。……查看详情>>

上一篇:长沙威胜DTSD341-MB3电能表显示代码
下一篇:长沙威胜DTSD341-MB3电能表抄表方法
