长沙威胜DTSD341-MB3电能表抄表方法
2020-07-08 14:31:52

长沙威胜电表是我国领先仪器仪表品牌,旗下DTSD341-MB3型号系列是长沙威胜主打型号之一,适用于工业用表和发电站用表,功能齐全,进口零件机芯,0.5s市场价格在1600左右,浩宁电表网比市场上便宜10%-20%,浩宁电表网只要1300一台,数量多的话还有优惠哦!现在我们来看看威胜电表DTSD341-MB3抄表方法。

威胜DTSD341-MB3电能表抄表方法

1、通过显示抄表

通过循环显示、按键上下翻屏、遥控器翻屏或点显,从 LCD 显示抄读电表数据。

注意:如果显示代码没有可显示的内容,电表液晶屏只在最后一行显示出显示代码,汉字提示区和数据显示区空白。

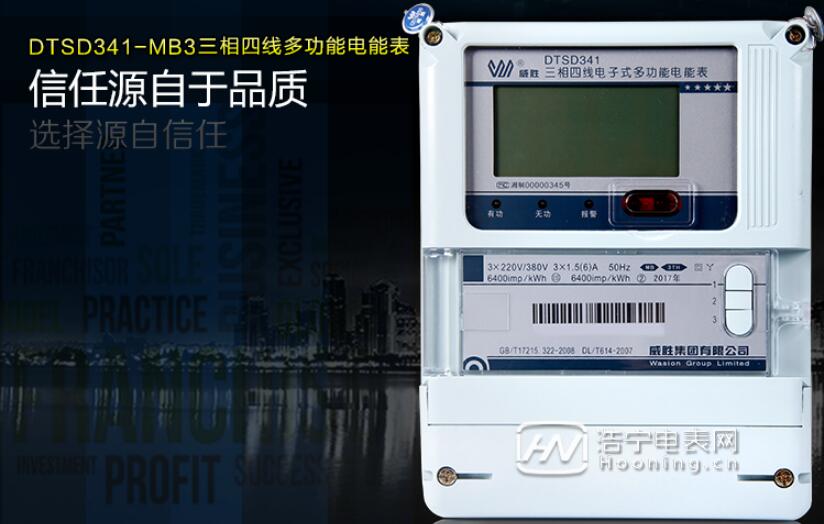

长沙威胜DTSD341-MB3电能表抄表方法

2、通过通信抄表

通过第 1 个RS485、第2 个RS485 和光通信口,用终端或手抄器抄读电表数据。

3、停电抄表

装有停电抄表电池的电表进入睡眠状态后,可以通过以下几种方式唤醒:

1、 电表的 1#或 3#号键唤醒;

2、 通过手抄器唤醒(吸附式红外与远红外硬件可选,选取远红外硬件则支持手抄器唤醒);

3、 通过遥控器唤醒(吸附式红外与远红外硬件可选,选取远红外硬件则支持遥控器唤醒)。

手抄器或遥控器对准电表的远红外窗口,距离不大于 50cm。唤醒以后,可以通过循环显示、按键翻屏、手抄器抄表。

手抄器抄表时,电表必须在唤醒后的 180 秒内接到正确的通信命令,两条正确的通信命令的间隔不大于 180 秒,否则远红外接收模块的电源被关闭,必须用手抄器重发 1 条命令,打开远红外接收模块的电源后才能重新用手抄器抄表。唤醒以后,液晶显示的时间长度为(A 屏显示项目数+B 屏显示项目数)循显时间(如果此时间小于 3 分钟,则会重复显示 A、B 屏内容,一直到大于等于 3 分钟且 A、B 屏显示完为止)。24 小时内只能唤醒 10 次。上电以后,此限制失效。

停电抄表时显示或抄读的时间可以是停电时间,也可以是当前时间,由模式字 2 的 b0 确定。当 b0=0 选择当前时间时,显示的时间是进入时间显示项时刻的电表当前时间。停留在时间显示项时,显示的时间不会刷新(目的是为了降低功耗)。停电抄表时显示或抄读的瞬时量(电压、电流、功率、功率因数、相角)全为零。停电抄表显示时,电表自检信息(厂家代码:070080)在电表掉电后复零,显示组合无功显示项时,无功组合方式提示符不闪烁,常显示,退出组合无功显示项后消失。

停电抄表时,不能抄读负荷曲线。

注:吸附式红外与远红外硬件可选,两者只能取其一。若选取远红外硬件则可以进行停电抄表、手抄器唤醒、遥控器唤醒操作;若选取吸附式硬件不能进行停电抄表、手抄器唤醒、遥控器唤醒操作。

威胜DTSD341-MB3其他功能:显示代码

除全屏显示外,电表的每一屏显示都有一个显示代码(用户显示代码或威胜显示代码C屏)。……查看详情>>

威胜DTSD341-MB3其他功能:显示方案

上电后,电表先全屏显示,然后进入 A 套显示方案循环显示。

电表一共有 3 套显示方案:A 套为常用显示项目方案(可以用户自定义),最多 60 屏,可以循环显示,也可以按键上下翻屏,还可以通过本公司配备或指定的遥控器上下翻屏或点显(直接输入用户显示代码)。B 套显示方案(可以用户自定义)最多 150 屏,可以按键上下翻屏,还可以通过遥控器上下翻屏或点显。C 套为全项目显示方案,可以通过按键或遥控器输入威胜显示代码……查看详情>>
