三相电表原理
2020-08-19 11:23:16

三相电表有普通三相电表和智能三相电表,智能电表比普通有功电表功能要多很多,所以内部原理也有所不同,我们就分两种类型的电表来为您说说三相电表工作原理。

三相有功普通电表原理

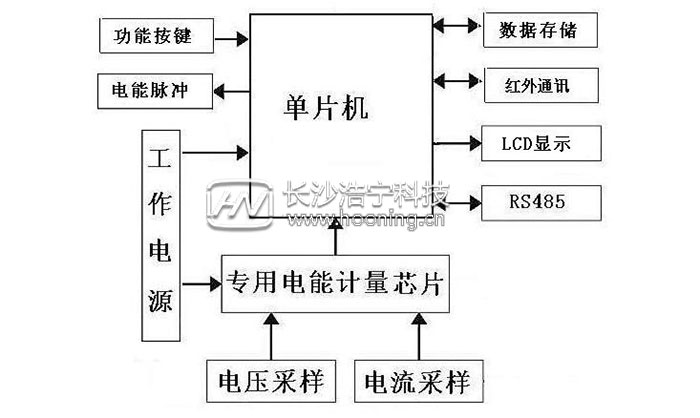

是采用专用计量芯片对三相有功电能进行计量,运用高性能CPU对数据进行处理,通过红外和RS485口与外界进行数据交换,采样液晶显示信息,其原理框图如图1所示。

三相电表原理

◆三相有功普通电表型号推荐:长沙威胜DTS343-3

适用于作坊、小型工厂和商业门面

主要功能:液晶显示,支持RS485通信和远红外通信,可以保存12个月历史电量数据,具有断相、反向、清零、和校时时间记录功能,计量正反有功电量。防窃电功能等。

市场价格:300元 浩宁价格:245元

三相智能电表原理

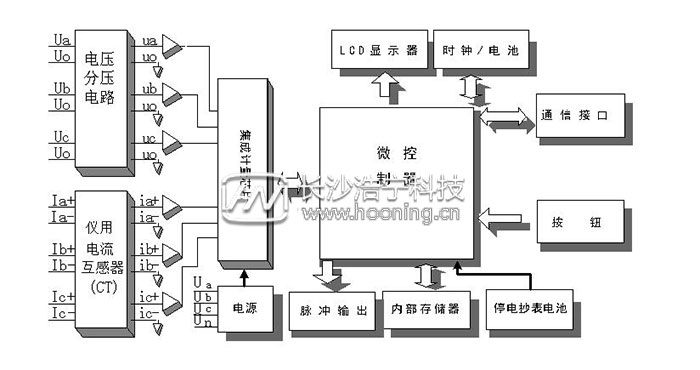

由电流互感器、集成计量芯片、微控制器、温补实时时钟、数据接口设备和人机接口设备组成。集成计量芯片将来自电压分压,电流互感器的模拟信号转换为数字信号,并对其进行数字积分运算,从而精确地获得有功电能和无功电能,微控制器依据相应费率和需量等要求对数据进行处理。其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如下图所示。

三相电表原理

◆三相智能电表型号推荐:长沙威胜DTZ341

适用于大型工厂,大型商业综合体,小型发电站等

主要功能:具有正、反有功电能量、四象限无功电能量计量功能,并可据此设置组合有功和组合无功电能量,可储存当前级以上12个结算日的历史数据,支持多种冻结方式。分时计量功能,支持尖峰平谷计费,防窃电功能。

市场价格:900元 浩宁价格:750元
