多功能电表使用说明
2020-08-28 10:19:24

多功能电表一般都是指的三相电表,多功能电表体现在功能上面,比普通有功电表功能要多很多,比如可以计量峰谷时期电量,可以记录各种事件,来达到防窃电的功能,下面以威胜多功能电表DTSD341为例,为大家说说多功能电表的使用说明。

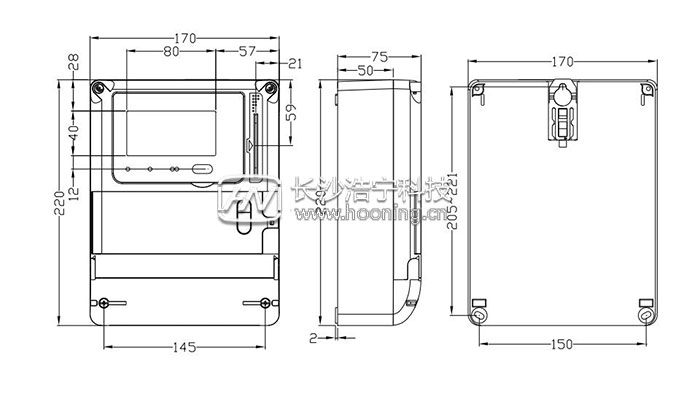

多功能电表安装尺寸(不同厂家多功能电表尺寸有所不同)

 多功能电表使用说明

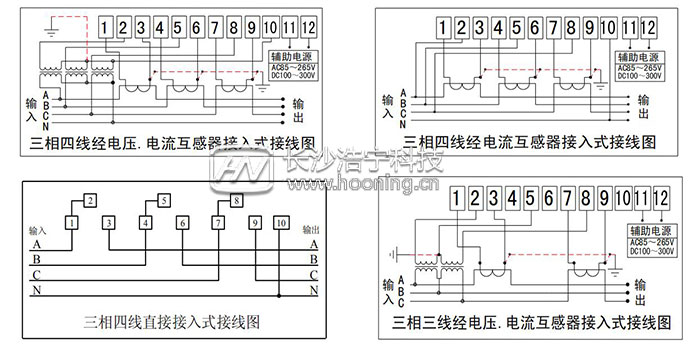

多功能电表接线图

 多功能电表使用说明

多功能电表怎么看

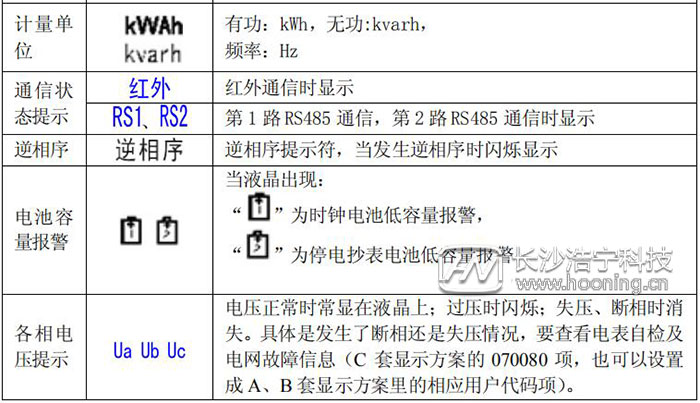

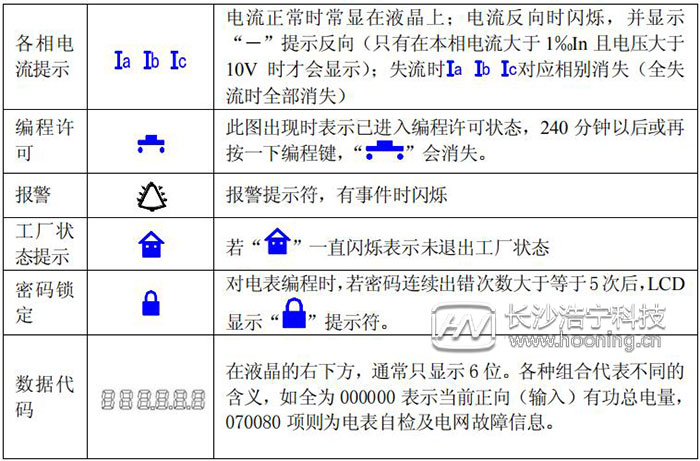

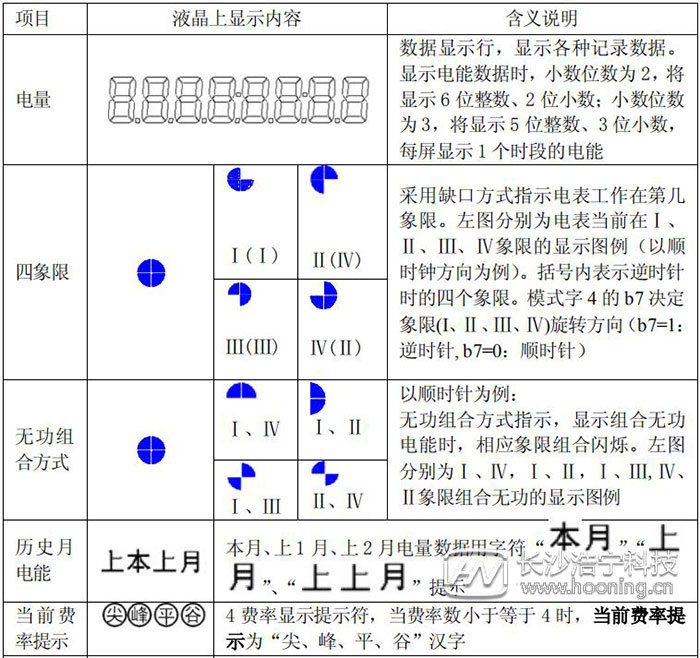

多功能电表屏幕上面各个符号代表上面意思呢?液晶上各种符号的含义:

 多功能电表使用说明

多功能电表使用说明

多功能电表使用说明

多功能电表显示方案

上电后,电表先全屏显示,然后进入 A 套显示方案循环显示。

电表一共有 3 套显示方案:A 套为常用显示项目方案(可以用户自定义),最多 60 屏,可以循环显示,也可以按键上下翻屏,还可以通过本公司配备或指定的遥控器上下翻屏或点显(直接输入用户显示代码)。B 套显示方案(可以用户自定义)最多 150 屏,可以按键上下翻屏,还可以通过遥控器上下翻屏或点显。C 套为全项目显示方案,可以通过按键或遥控器输入威胜显示代码。

A 套和 B 套通过按键翻屏时,按 1#键显示循环显示代码表中的下一项内容、3#键显示循环显示代码表中的上一项内容。

C 套只能通过按键或遥控器输入显示代码来显示。在 A 或 B 套显示时,按动 2#按钮,电表进入 C 套显示状态,此时最后一行显示“0000000”,其中代码的第 2 位(从左到右)0 在不停地闪烁,表示光标所在位置。按 2#按钮向右移动游标,按1#按钮递增改变游标位数字,按 3#按钮递减改变游标位数字。
