三相有功电能表测量的负载电流较大时，除可以使用额定电流较大的三相有功电能表外，还可以将三相有功电能表与电流互感器配合使用。配用电流互感器时，由于电流互感器的二次电流都是5A，因此电能表的额定电流也应选用5A的，这种配合关系称为电能表与电流互感器的匹配。

(1)三相三线有功电能表配电流互感器的接线

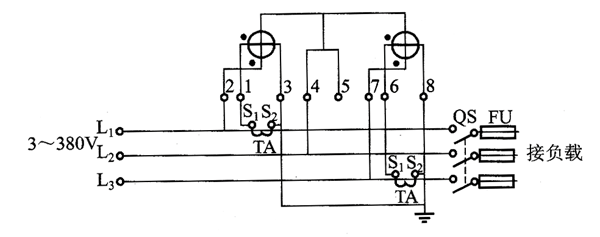

①DS型三相三线有功电能表配电流互感器的接线。DS型三相三线有功电能表配电流互感器的接线原理如图1所示。

图1 DS型三相三线有功电能表配电流互感器的接线原理图

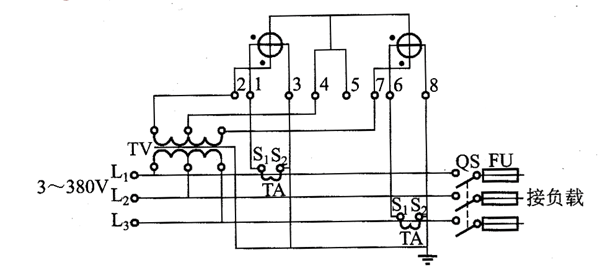

②DS型三相三线有功电能表配电压互感器、电流互感器的接线。DS型三相三线有功电能表配电压互感器、电流互感器接线原理如图2所示。

图2 DS型三相三线有功电能表配电压互感器、电流互感器接线原理图

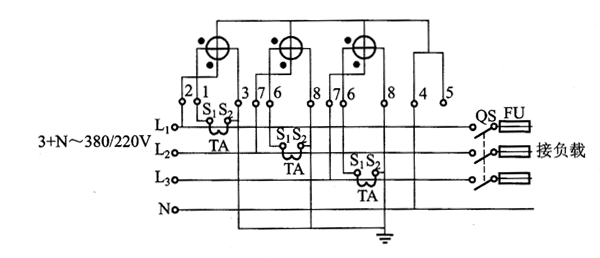

(2)DT型三相四线有功电能表配电流互感器的接线。DT型三相四线有功电能表配电流互感器的接线原理如图3所示。

图3 DT型三相四线有功电能表配电流互感器的接线原理图

以上是浩宁小编介绍的关于"三相有功电能表配电流互感器的接线图",请继续关注我们浩宁电表网，更多接线图知识等你来。
