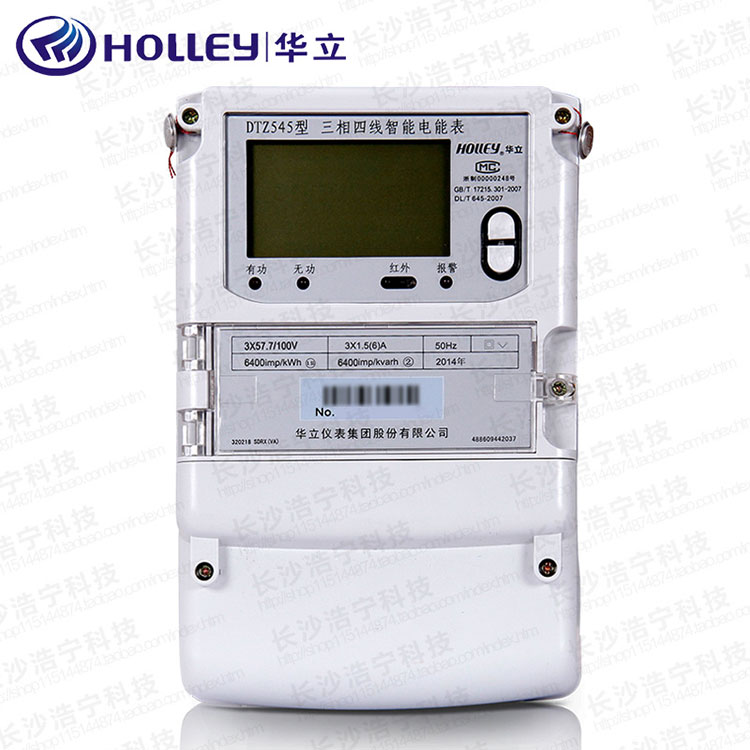

华立DTZ545型三相智能电能表(以下简称"仪表")是为满足国家电网公司智能电网建设需要而开发的高精度的智能仪表。该仪表是多功能意义上的电能表，是在电能计量基础上重 点扩展了信息存储及处理、实时监测、自动控制、信息交互等功能，这些功能都是围绕坚强智能电网建设而增加的，以满足电能计量、营销管理、客户服务为目的。
该仪表能精确地计量组合无功电能、正反向有功电能、四象限电量 无功电能等电量数据，能准确记录正向有功、组合无功最大需量，能实 时测量处理有功功率、无功功率、视在功率、电压、电流、功率因数和 频率等电网参数;能实现分时控制、抄表日电量需量数据自动存储;还 能实现负荷曲线大容量记录、电网质量记录、仪表当前运行状态记录、 电网事件记录等功能。 该表还具有红外、RS485等通信接口和可扩展辅 助电源功能,是实现电能分时计量和高效核算工作的理想智能设备。
该仪表采用大规模集成电路和SMT加工工艺,其设计、制造均具备现 代国际先进水平。该仪表选用国际著名品牌关键元器件，高可靠、长寿 命;选用耐热阻燃且综合性能较好的PC+ABS材料底壳和罩壳，结构合理 紧固耐用，防雨淋，绝缘和密封性能优良;该仪表时钟电池和停电抄表 用电池相互独立，停电抄表用电池设计合理，易于更换和维护。
该仪表整体造型大方美观，色彩明快。
3 主要技术指标
3.1 工作电源电压
正常工作电压:0.8Un～1.2Un; 极限工作电压:0.7Un～1.3Un。
3.2 工作温度和湿度
正常工作温度：-25℃～60℃; 极限工作温度：-40℃～70℃;
相对湿度：25%RH～95%RH。
3.3 电网频率：正常电网频率：50Hz±2.5Hz。
3.4 时钟工作参数
日计时误差:≤0.5s/d(23±2℃)。 电池容量:≥1200mAh。
工作时间:≥10年(用新电池)。
3.5 起动电流 ：有功0.001In(0.5S); 互感式：有功0.002In(1.0) 无功0.003In (2.0) 直接式：有功0.004In(1.0) 无功0.005In (2.0)
3.6 潜动：具有防潜动逻辑设计。
3.7 重量：3kg。
3.8 外形：265×170×75 (见封底)。
本仪表符合GB/T 17215.321-2008《交流电测量设备 特殊要求 第21部分：静止式有功电能表(1级和2级)》、GB/T 17215.322-2008《交流电测量设备 特殊要求 第22部分：静止式有功电能表(0.5S和 0.2S)》和GB/T 17215.301-2007《多功能电能表 特殊要求》等标准的要求。通信规约根据客户要求。
4 主要功能
4.1 计量功能
4.1.1具有正反向有功电能量和四象限无功电能量计量功能，并可以据此设置组合无功电能量。
4.1.2具有分时计量功能;正反向各费率有功电能分别进行累计、存储。
4.1.3具有正向分相有功电能量计量功能。
4.2 需量记录功能
4.2.1记录正、反向有功以及正反向有功各费率最大需量及其出现的日期和时间。
4.2.2最大需量测量采用滑差方式，需量周期和滑差时间可设置。出厂默认值：需量周期15min、滑差时间1min。需量周期可在5、10、15、30、60min中选择，滑差时间可在1、2、3、5min中选择。
4.2.3当发生电压线路上电、清零、时钟调整、时段转换、需量周期变更、功率潮流方向转换等情况时,仪表将从当前时刻开始，按照需量周期进行需量测量，当第一个需量周期完成后,按滑差间隔开始最大需量记录;在不完整的需量周期内，不做最大需量的记录。
4.2.4能存储12个月的结算周期最大需量数据。
4.3 时钟功能
4.3.1具有温度补偿功能;在-25℃～+60℃的温度范围内：时钟准确度应≤±1s/d;在参比温度(23℃)下，时钟准确度≤±0.5s/d。
4.3.2时钟具有日历、计时、闰年自动转换功能。
4.3.3日期和时间的设置有防止非授权人操作的安全措施。
4.3.4广播校时不受密码和硬件编程开关限制，对时范围为±5分钟,否则不允许校时。每天只能广播校时一次。
4.4 费率和时段
4.4.1支持尖、峰、平、谷四个费率。14个年时区，14个日时段。
4.4.2一年至少可设置2个时区;24小时内至少可以设置8个时段;时段最小间隔为15分钟，且应大于仪表内设定的需量周期;时段可以跨越零点设置。
4.4.3支持节假日和公休日特殊费率时段的设置。
4.4.4具有两套可以任意编程的费率和时段，并可在设定的时间点起用另一套费率和时段。
4.5 数据存储(以下抄表日指每月第1结算日)
4.5.1仪表能存储最近12个抄表周期的正反向总电能和各费率电能数据;数据转存时间为设置的抄表日。
4.5.2仪表能存储最近12个抄表周期的正反向最大需量、各费率最大需量及其出现的日期和时间数据;数据转存的时间为设定的抄表日。转存的同时，当月的最大需量自动复零。
4.5.3仪表电源失电后，所有存储的数据保存时间大于10年。
4.6 冻结功能
4.6.1定时冻结：按照约定的时刻及时间间隔冻结电能量数据;至少保存近12次数据。
4.6.2瞬时冻结：在非正常情况下，冻结当前的日历、时间、所有电能量和重要测量的数据;至少保存近3次的数据。
4.6.3日冻结：存储每天零点的电能量，至少可存储2个月的数据量。默认冻结时间为00时00分。
4.6.4约定冻结：两套时区表切换冻结、两套日时段表切换冻结，冻结转换时刻的电能量以及其他重要数据;冻结完成后切换时间归零。
4.6.5整点冻结：存储整点时刻或半点时刻的有功总电能，可存储近254次的冻结数据。
4.7事件记录
4.7.1记录各相失压总次数，最近10次失压发生时刻、结束时刻及对应的电能量数据等信息。
4.7.2记录各相断相总次数，最近10次断相发生时刻、结束时刻及对应的电能量数据等信息。
4.7.3记录各相失流总次数，最近10次失流发生时刻、结束时刻及对应的电能量数据等信息。
4.7.4记录最近10次全失压发生时刻、结束时刻、及对应的电流值。
4.7.5记录电压(流)逆相序总次数，最近10次发生时刻、结束时刻及对应的电能量数据等信息。
4.7.6记录掉电总次数及最近10次掉电发生及结束的时刻。
4.7.7记录需量清零总次数及最近10次需量清零的时刻、操作者代码。
4.7.8记录编程总次数及最近10次编程的时刻、操作者代码、编程项的数据标识。
4.7.9记录校时总次数(不包含广播校时)及最近10次校时时刻、操作者代码。
4.7.10记录过负荷总次数、总时间及最近10次过负荷的持续时间。
4.7.11记录开表盖总次数及最近10次开表盖事件的发生、结束时刻。
4.7.12 记录开端钮盖总次数及最近10次开端钮盖事件的发生、结束时刻。
4.7.13 记录仪表清零事件的发生时刻及清零时的电能量数据。
4.8 实时参数检测
可实时测量并计算各相的电压、电流、功率因数、有功功率、无功功率、视在功率、电网频率、表内温度、当前有功需量及当前 无功需量等数据。
4.9 故障报警
四种故障报警方式：LCD故障显示、LED光控报警指示、蜂鸣器声控 报警、继电器报警。用户可预先对事件选择不同报警方式报警提示。
4.10负荷曲线记录功能 负荷曲线记录起始时间和采样间隔时间可分别设置，最小值为1分钟。 默认值为15分钟。最多可记录六类负荷：电压电流频率通道、有无 功功率通道、功率因数通道、有无功总电能通道、四象限无功总电能通道、当前需量通道。可通过设置负荷控制字来实行关开。
4.11通讯功能 通信信道物理层相互独立，任意一条通信信道的损坏都不影响其它信道正常工作。
4.11.1RS485通讯：RS485接口通信速率可设置，标准速率为1200bps、 2400bps 、4800bps 、9600bps，缺省值为2400bps。第二路485功能(可选)。
4.11.2红外通讯：调制型红外通讯，通讯波特率为1200bps。
4.12 输出功能
4.12.1 脉冲输出：脉冲宽度：80ms±20ms。 4.12.2可编程的多功能输出口：仪表可通过编程实现三种检测信号的输出:时钟检测信号、需量周期结束信号、时段切换检测信号。 出厂默认为时钟检测信号输出(秒信号)。仪表断电后自动恢复为 时钟检测信号(秒信号)输出。
4.15 显示功能
4.15.1液晶显示：数值显示位数8位，显示小数位可以设置。上电先全屏 显示20秒自检。
4.15.2指示灯显示：
有功脉冲指示灯：红色，平时灭，计量有功电能时闪烁; -无功脉冲指示灯：红色，平时灭，计量无功电能时闪烁; -报警指示灯：红色，正常时灭，报警时常亮。
