威胜三相电能表液晶屏显示代码含义
小编最近经常被问到威胜三相电能表液晶屏上出现的符号代码有什么意思？大家看到电能表液晶屏上出现的符号代码时是不是看不太懂，这些符号分别代表什么含义呢？下面小编以威胜DSZ331电能表为例给大家简单的介绍一下。

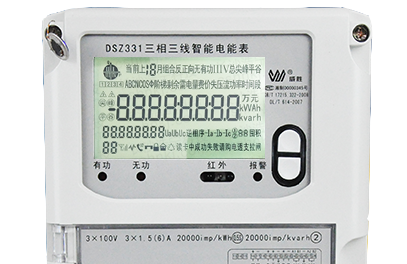

以上为威胜DSZ331三相三线智能电能表液晶屏显示图：
1. 屏幕最中间显示“
”，此为数据显示行，显示各种记录数据。显示电能数据时，若小数位数为 0，将显 示 6 位整数、0 位小数；小数位数为 1 时，将显示 6 位整数、1 位小数。若小数位数为 2，将显示 6 位整数、2 位小数；小数位数为 3 时，将显示 5 位整数、3 位小数。每屏显示 1 个时段的电能。
2. 液晶屏左上显示“
”，此为象限符号提示，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分别为第一、第二、第三、第四象限。
3. 象限符号右边一栏显示“
”，此为查看历史数据时显示“上 1 ~12”月数据。
4. 历史月下方显示“
”，此为功率因数提示符，单独显示“Φ”时为相角提示符。
5. 显示屏右上方显示“
”，此为费率显示符，总电能显示时用“总”字提示。当前费率提示为“尖、峰、平、谷”。
6. 显示屏右下方显示“
”，①②代表主、副时段或者第1、2套费率电价。
7. 数据显示行右侧显示“
”，此为计量单位符号。有功：kWh，无功:kvarh。
8. 液晶屏显示“
”，此为通信状态提示，如果同时显示"1"表示第一路 RS485 通信，显示"2"表示第二路 RS485 通信。
9. 液晶屏显示“
”，此为逆相序提示符，当发生逆相序时闪烁显示。
10. 液晶屏上显示“
”，1时钟代表欠压指示；2表示停电抄表电池电压指示。
11. 液晶屏上显示“
”，Ua、Ub、Uc 分别对于 A、B、C 相电压，某相失压时，该相对应的字符闪烁；三相都处于分相失压状态、或全失压时，Ua、Ub、Uc 同时闪烁；断相时对应相的字符不显示；掉电时 Ua、Ub、Uc 均不显示。三相三线表不显示 Ub。
12. 液晶屏上显示“
”，Ia、Ib、Ic 分别对于 A、B、C 相电流。某相失流时，该相对应的字符闪烁；某相断流或断相时不显示，当失流和断流或断相同时存在时，优先显示失流状态；掉电时 Ia、Ib、Ic 均不显示。某相功率反向时，显示该相对应符号前的“-”。
13. 液晶屏上显示“
”，此为红外认证有效指示。
14. 液晶屏上显示“
”，此为报警提示符，有事件时闪烁。
15. 液晶屏左下角显示“
”，在液晶的左下方。上排显示轮显/键显数据对应的数据标识，下排显示轮显示代码显/键显数据在对应数据标识的组成序号，具体参见《DL/T 645-2007 多功能电能表通信协议》。 （常用显示代码在本站中有文章介绍）
16. 液晶屏上方显示“
”，此为电能的方向提示，显示成“正向”或者“反向”。
以上是小编整理的威胜DSZ331电能表显示屏代码含义，更多有关电表的小知识请关注浩宁电表网！
