威胜DSSD331-MC3电能表面板符号含义
2018-05-28 10:55:50

威胜DSSD331-MC3电能表面板符号含义

       长沙威胜DSSD331-MC3三相三线电能表液晶显示屏上出现的符号代码各自代表什么含义呢?下面让小编给大家介绍一下:

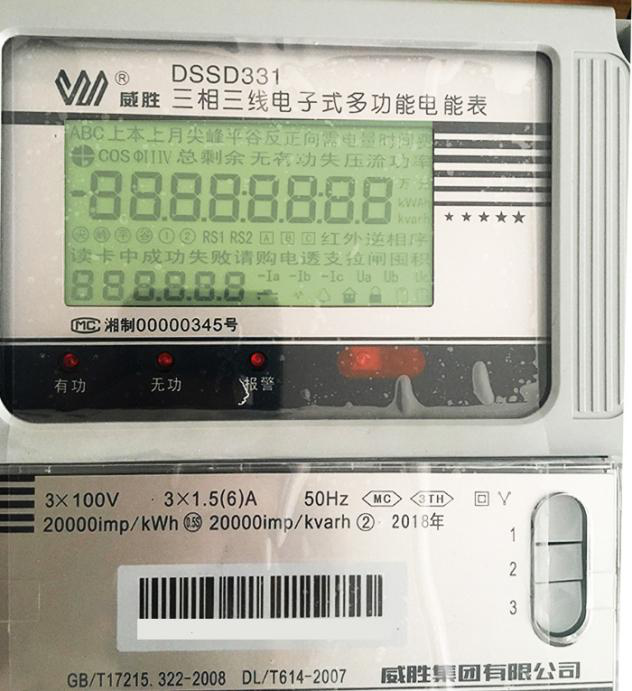

       上图为威胜DSSD331三相电能表显示屏,各符号代表含义如下:

       1. 显示屏正中间显示“”,此为数据显示行,显示各种记录数据。显示电能数据时,小数位数为 2,将显示 6 位整数、2 位小数;小数位数为 3,将显示 5 位整数、3 位小数, 每屏显示 1 个时段的电能。

       2. 显示屏左上显示“”,此为象限符号,采用缺口方式指示电表工作在第几象限。

       3. 显示屏左上方显示“”,此为本月、上 1 月、上 2 月电量数据用字符。

       4. 显示屏中上方显示“”,此为4 费率显示提示符,当费率数小于等于 4 时,当前费率提示为“尖、峰、平、谷。

       5. 数据行下方显示“”,此为主副时段提示符,①表示使用主时段表,②表示使用副时段表。

       6. 数据行右边显示“”,此为计量单位,有功:kWh,无功:kvarh,频率:Hz。

       7. 数据行下方显示“”,此为通讯状态提示,“红外”为红外通讯时显示,“RS1”为RS485通讯时显示。

       8. 数据行下方显示“”,此为逆相序提示符,当发生逆相序时闪烁显示。

       9. 显示屏右下方显示“”,此为电池容量报警,“1”为时钟电池低容量报警,“2”为停电抄表电池低容量报警;

       10. 显示屏右下方显示,“Ua Ub Uc”为各相电压提示行,Ua 、Ub 、UC分别对应A、B、C三相电压,当某项断相时,该相电压字符不显示;当某项失压时,该相电压字符闪烁。具体情况,需要查看电表自检及电网故障信息。

       11. 显示屏右下方显示 ,“-Ia  - Ib  -Ic”三相实时状态指示行,Ia、Ib、Ic分别对应A、B、C三相电流,当某项失流时,该相对应字符闪烁;某项断流时,则不显示;某项功率反向时,显示该相对应符号前的“-”;

       12. “”此符号为编程符号提示,此图出现时表示已进入编程许可状态。

       13. “”此为报警提示符,有事件时闪烁。

       14. “”此符号为密码锁定提示,对电表编程时,若密码连续出错次数大于等于 5 次后,LCD 显示该符号。

       15. “”此符号为工厂提示状态,若该符号常显,则表示未退出工厂状态。

       16. 显示屏左下方显示“”,此图在液晶的左下方,通常只显示 6 位。各种组合代表不同的含义,如全为 000000 表示当前正向(输入)有功总电量,070080 项则为电表自检及电网故障信息。

       以上是小编整理的有关威胜DSSD331三相电能表显示屏显示符号含义,更多电表知识请关注浩宁电表网
