如何理解威胜电表DTSD341-MB3上2路RS485通信功能?
2018-09-26 09:31:50

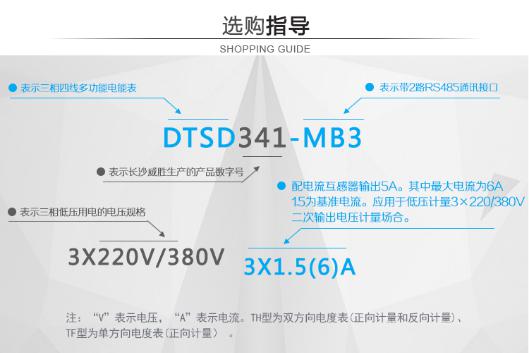

威胜电表DTSD341-MB3是带2路RS485通讯的多功能电能表,很多小伙伴在选购电表时,不了解电表上 RS485 通信功能的具体含义,下面小编就来为大家简单价绍一下。

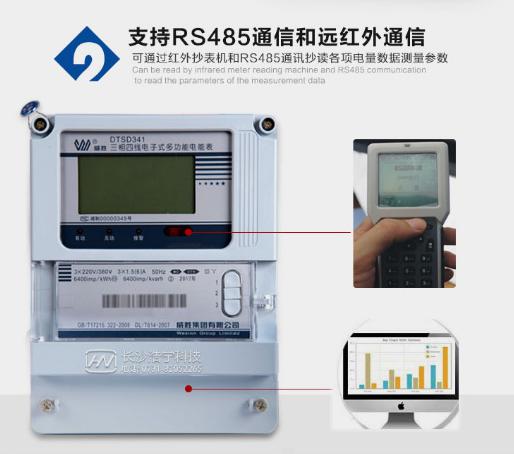

电表具有3个独立的物理通信口:第1路 RS485 口、第2路RS485 口、吸附式红外与远红外口(硬件可选,两者取其一,两个红外通信口须在电能表出厂前确定需求,出厂后不能修改)。两个 485 口通信地址互相独立,波特率可在1200 bps,2400bps、4800bps、9600 bps间改变,吸附式红外波特率固定为1200bps,远红外口波特率固定为1200 bps,第1路RS485只支持DL/T645-1997 通信规约读写操作,第2路RS485口只支持Modbus-RTU通信规约读写操作,红外口只支持DL/T645-1997 通信规约读写操作。吸附式红外和远红外口通信地址与第1路RS485相同,Modbus规约通信地址和DL/T645-1997规约通信地址分开独立。

如何理解电表上RS485通信功能?以长沙威胜DTSD341-MB3为例

停电后,停电抄表电池给电表供电,电表运行在睡眠状态。电表在睡眠状态下被唤醒后是否可进行远红外抄读,受模式字控制(模具字2的b1).
缩位抄表
在单表通信时,无论表的通信地址是什么,只要输入12个“A”作为通信地址就行了。在多表通信时,取通信地址后3位,前面全用A替换即可。如123456789123,只要输入AAAAAAAAA123即可。但在设置参数时最少保留3位通信地址。

广播校时有不带密码的广播校时和带密码的广播校时2种方式,由模式1的B4决定。约束条件:每天只能校1次,范围在电表时间的正负10分钟内。
注意:打包抄表时,费率数为K,返回总及费率1到费率K的数据。

辅助电源(可选功能)供电时,电表支持RS485通信、吸附式红外或远红外通信。

如何理解电表上RS485通信功能?以长沙威胜DTSD341-MB3为例

以上是威胜DTSD341-MB3三相多功能电能表RS485通信功能介绍。
