威胜DTZY341三相四线费控智能电表怎么看
2018-09-27 09:23:54

威胜DTZY341三相四线费控智能电表主要应用于发电厂、大用户、配变、台变以及各类企事业的各种电力数据的测量和计量,采用双485进行双数据传输的场所。那么这款电表怎么看懂液晶屏上显示的符号代码呢?每个代码又代表哪些信息呢?下面让小编给大家解释一下:

威胜DTZY341三相四线费控智能电表怎么看

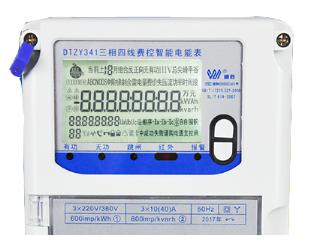

以上是威胜DTZY341三相四线费控智能电表液晶屏显示图:
1. 液晶屏正中间显示“”,此为数据显示行,显示各种记录数据。显示电能数据时,若小数位数为 0,将显示 6 位整数、0位小数;小数位数为 1 时,将显示 6 位整数、1 位小数。若小数位数为 2,将显示 6 位整数、2 位小数;小数位数为 3 时,将显示 5 位整数、3 位小数。每屏显示 1 个时段的电能。
2. 液晶屏左上角显示“”,此为运行象限实时显示区,“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分别为一象限、二象限、三象限、四象限;
3. 液晶屏显示“”,查看当前以及历史数据时显示“上 1 ~12”月数据。4. 液晶屏显示“”,电能的方向显示提示显示成“正向”或“反向”。
5. 液晶屏显示“”,此为功率因数提示符,单独显示“Φ”时为相角提示符。
6. 液晶屏显示“”,此为费率提示符,电能数据费率提示符,总电能显示时用“总”字提示。当前费率提示为“尖、峰、平、谷”。
7. 象限符号下方显示“”,此为阶梯显示,指示当前运行哪一个阶梯电价。
8. 液晶屏显示“”,此为主副时段或第1、2 套费率提示符号,①②代表主、副时段或第 1、2 套费率电价。
9. 液晶屏上显示“”,此为阶梯表提示,1表示运行在当前套阶梯,2表示有待切换的阶梯。

10. 液晶屏上显示“”,此为计量单位符号,有功:kWh,无功:kvarh。
11. 液晶屏上显示“”,此为通信状态提示,左为模块通信标志,右为红外通信标志,如果同时显示"1"表示第一路 RS485 通信,显示"2"表示第二路 RS485 通信。
12. 液晶屏上显示“”,从左到右依次为:
     1)UaUbUc为各相电压提示,Ua、Ub、Uc 分别对于 A、B、C 相电压,某相失压时,该相对应的字符闪烁;三相都处于分相失压状态、或全失压时,Ua、Ub、Uc 同时闪烁;断相时对应相的字符不显示;掉电时 Ua、Ub、Uc 均不显示。三相三线表不显示 Ub。
     2)逆相序提示符,当发生逆相序时闪烁显示
     3)IaIbIc 为各相电流提示,Ia、Ib、Ic 分别对于 A、B、C 相电流。某相失流时,该相对应的字符闪烁;某相断流或断相时不显示,当失流和断流或断相同时存在时,优先显示失流状态;掉电时 Ia、Ib、Ic 均不显示。某相功率反向时,显示该相对应符号前的“-”。
13. 液晶屏显示“”,此为电池容量报警,“1”为时钟电池低容量报警,“2”为停电抄表电池低容量报警;
14. 液晶屏显示“”,左到右依次为:
     1)红外认证有效指示
     2)电能表挂起提示
     3)公钥状态时提示,私钥状态消失。
     4)公钥状态时提示,私钥状态消失。
     5)1.插卡时提示“读卡中”,2.卡处理成功时提示“读卡成功”,3.卡处理失败时提示“读卡失败”
     6)“请购电”剩余金额低于报警金额(电量)时闪烁
     7)“透支”剩余金额(电量)低于 0 时指示
15. 液晶屏左下方显示“”,此为显示代码。上排显示轮显/键显数据对应的数据标识,下排显示轮显/键显数据在对应数据标识的组成序号,具体参见《DL/T 645-2007 多功能电能表通信协议》。

以上是有关“威胜DTZY341三相智能电能表液晶屏显示代码符号含义”
